APC1000
Kontroler fazy falownika Wipcool APC1000
Kontroler fazy do sprawdzania kolejności faz i braku fazy w zasilaniu trójfazowym 70–1000 V AC przez izolację przewodów. Zaciski obejmują izolowane przewody o średnicy 2–40 mm.
- Pomiar przez izolację
- Kolejność i brak fazy
- Przewody Ø2–40 mm
- Stopień ochrony IP52
- 24 miesiące gwarancji
- Serwis gwarancyjny w Polsce
- Serwis u dystrybutora w kraju zakupu
Parametry kluczowe
70–1000V AC
Zakres napięcia trójfazowego
2–40mm
Średnica izolowanego przewodu
APC1000 sprawdza zasilanie trójfazowe 70–1000 V AC przez izolację przewodów. Lampka sekwencji faz i brzęczyk wskazują kolejność dodatnią lub ujemną, a lampki R, S, T - brakującą fazę.
Jednym zaciskiem można też sprawdzić, czy przewód jest pod napięciem, a przesuwając zacisk wzdłuż przewodu - znaleźć miejsce przerwy. Kontroler działa przy napięciu sinusoidalnym o częstotliwości 45–66 Hz i jest przeznaczony do pracy wewnątrz pomieszczeń.
Bez odłączania i dotykania żył

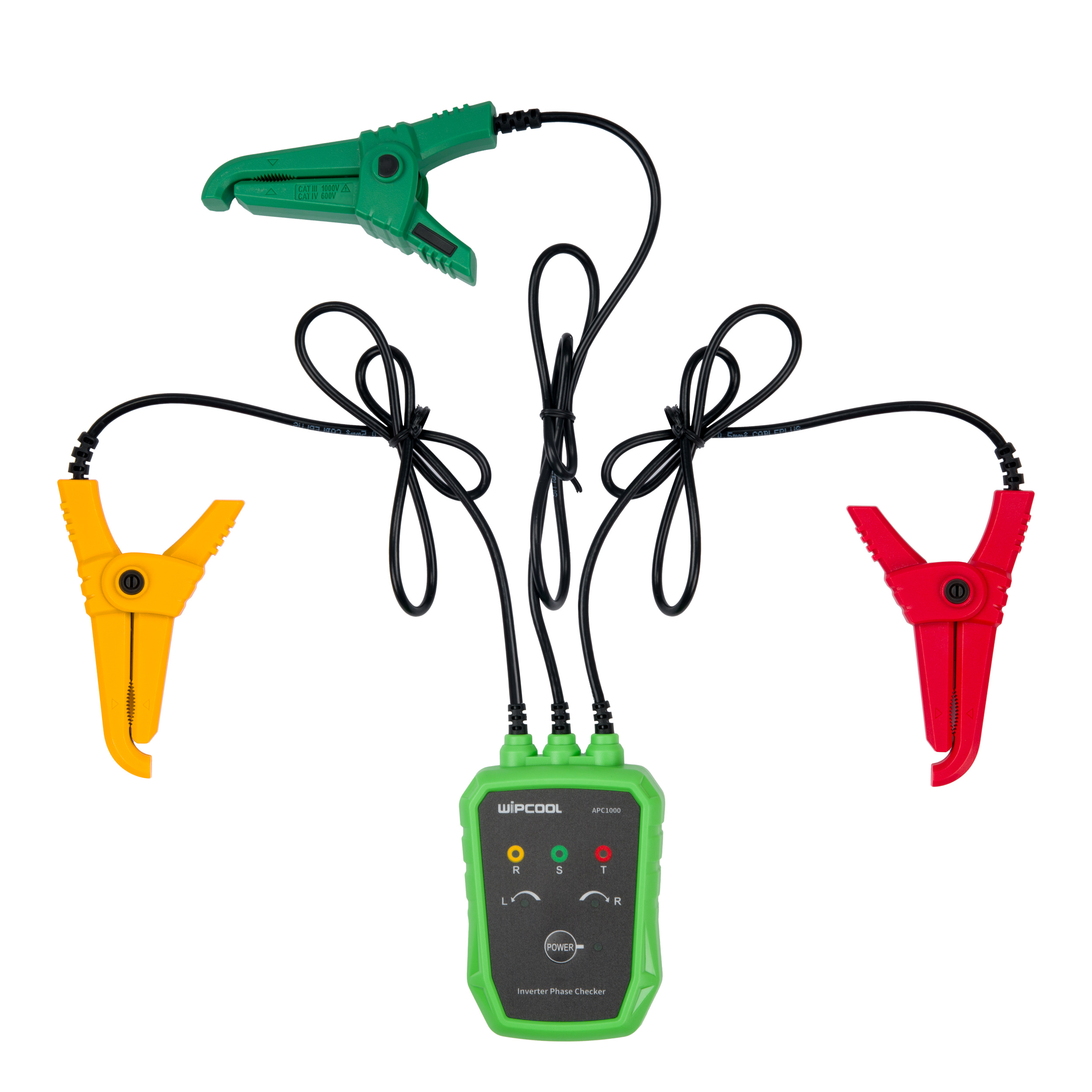

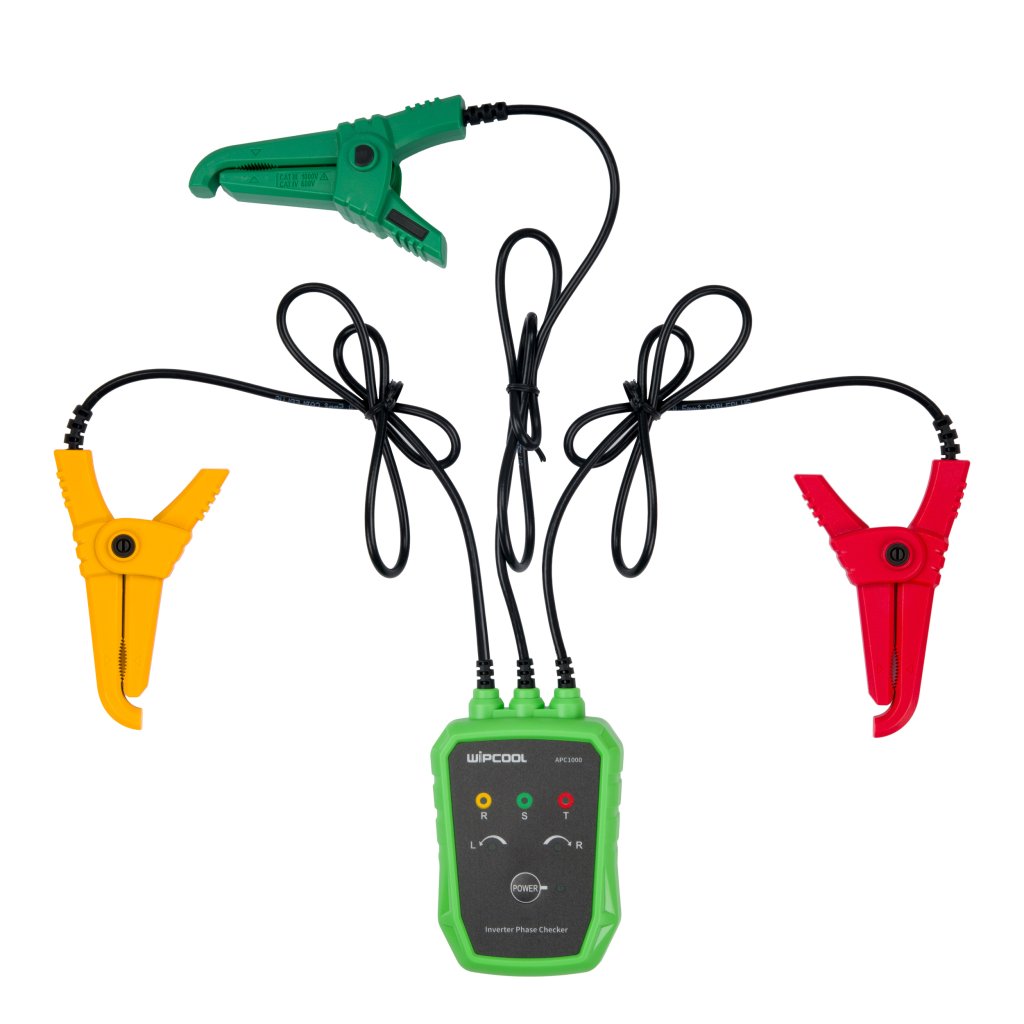

Zaciski obejmują izolowany przewód o średnicy 2–40 mm, więc kontroler sprawdza kolejność faz bez odłączania przewodów i bez dotykania żył pod napięciem.
Zaciski w dowolnej kolejności
Zaciski można założyć na fazy w dowolnym porządku, a kolejność dodatnią lub ujemną wskazuje kolor lampki sekwencji faz i rytm sygnału brzęczyka.
Brakująca faza od razu widoczna
Gdy na jednym z przewodów nie ma fazy, gaśnie odpowiadająca mu lampka R, S lub T, a pozostałe świecą.
Szukanie przerwy wzdłuż przewodu
Zacisk przesuwany wzdłuż przewodu pod napięciem wskazuje przerwę, bo lampki R, S, T gasną, gdy zacisk minie uszkodzone miejsce.
W zestawie
- Kontroler fazy falownika APC1000
- Instrukcja obsługi
Dane techniczne
| Zasilanie | 2 baterie alkaliczne AA 1,5 V |
| Zakres napięć | 70–1000 V (45–66 Hz) |
| Zakres częstotliwości | 50 Hz/60 Hz (±10 %) |
| Czas pracy | Ponad 20 h (ciągłej pracy) |
| Klasa bezpieczeństwa | CAT III 1000 V, CAT IV 600 V |
| Opakowanie zbiorcze | 5 szt. |
Funkcje i wyposażenie
Wykrywanie kolejności faz (dodatniej i ujemnej)
Wykrywanie braku fazy
Sprawdzanie obecności napięcia na przewodzie
Lokalizacja przerw w przewodzie
Badanie ciągłości przewodów

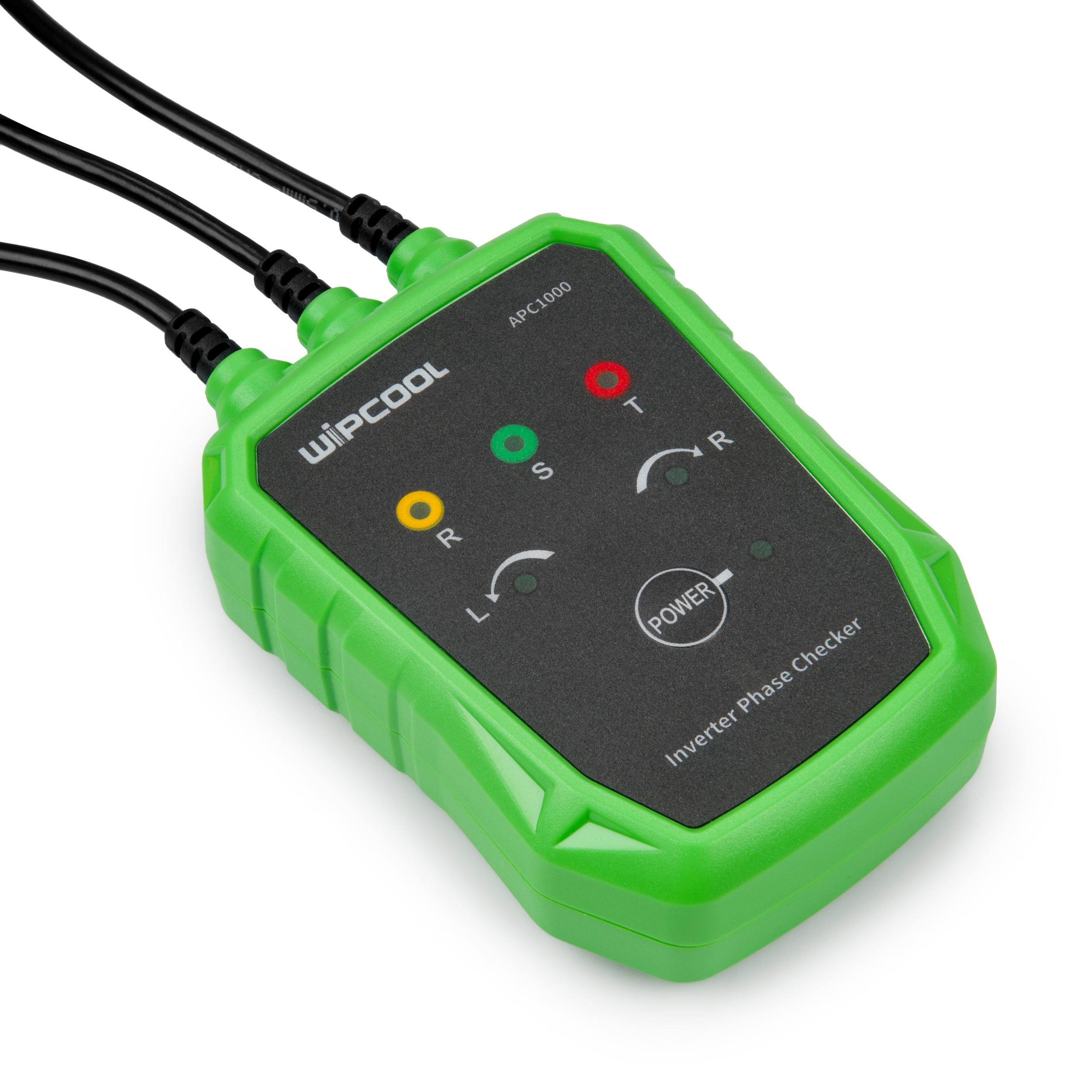

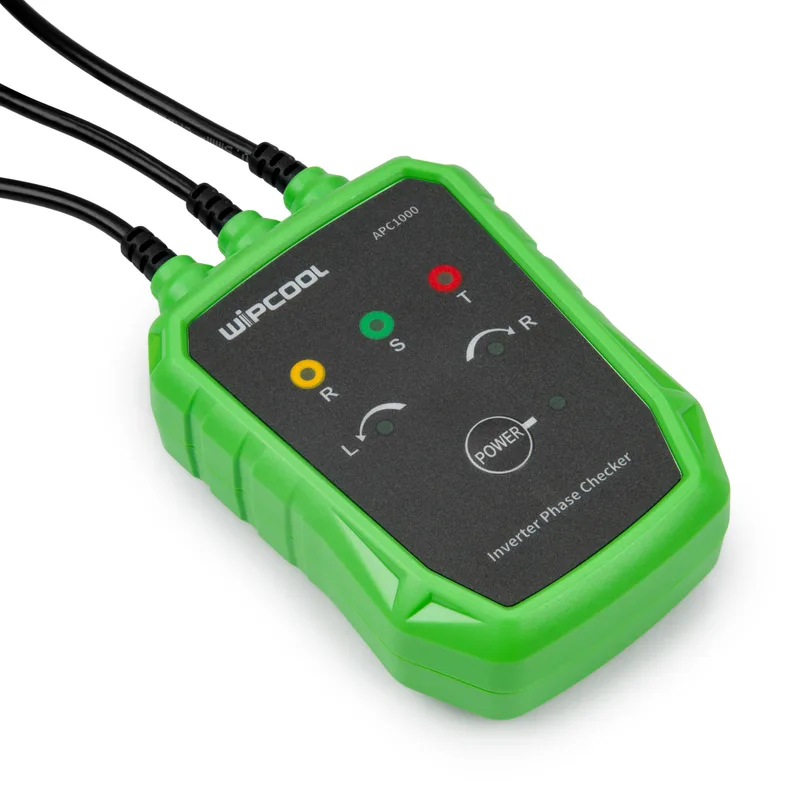

Lampki R, S, T, lampka sekwencji faz i niebieska lampka zasilania
Sygnalizacja dźwiękowa (brzęczyk)
Oznaczenia R, S, T odpowiadające L1, L2, L3, A, B, C oraz U, V, W
Przewody zacisków o długości 0,6 m
Magnes
Automatyczne wyłączanie po 5 min bezczynności
Obudowa o stopniu ochrony IP52
UWAGA
Urządzenie może obsługiwać wyłącznie kwalifikowany personel. Przed pierwszym użyciem przeczytaj instrukcję obsługi.
